Спосіб використання виробів і установка довжини окремих складених компонентів розпорів
Складальний комплект призначений для литих бетонних конструкцій і дозволяє далі виконати монтаж всіх доступних пристроїв (штепсельні розетки, вимикачі). Осьову відстань використаних пристроїв складає 80 мм (Classic) або 71 мм (Tango), розпірка КВЕ-1 допускає збільшення кроку з 80 мм на 88 мм.
Складові компоненти, що маркіровані серійним номером ../71 призначені для приладів із загальною рамкою і з кроком 71 мм (Tango).

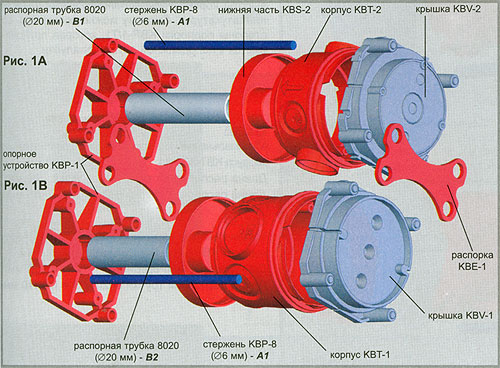

Мал. 1. Приклад збірки коробок з міжосьовою відстанню 80 мм або 88 мм
Кришка KBV-1 (KBV-2) прикріпляється на нерухому частину опалубки. Потім додається корпус КВТ-1 (КВТ-2) разом з нижньою частиною KBS-2 і вставляється у вже зафіксовану кришку KBV. На опору КВР-1 вставляється трубка розпору 8020 і стрижень розпору КВР-8.
Кришка KBV-1 може використовуватися для монтажу подвійних штепсельних розеток.
Систему можна збирати і з боку опори КВР-1, яку необхідно заздалегідь закріпити на нерухому частину опалубки.
Мал. 1А
- Мінімальна висота комплекту при використанні корпусу КВТ-2 (L): L = 90 мм
- Довжина стрижня розпору: А1 = L - 20 мм
- Довжина трубки розпору 8020: В1 = L - 65 мм
Мал. 1В
- Мінімальна висота комплекту при використанні корпусу КВТ-2 (L): L = 110 мм
- Довжина стрижня розпору: А1 = L - 20 мм
- Довжина трубки розпору 8020: В1 = L - 85 мм

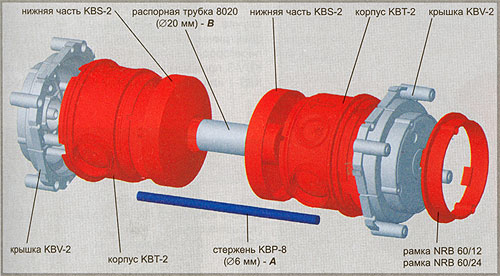

Мал. 2. Приклад збірки коробок з міжосьовою відстанню 80 мм
Кришка KBV (KBV-2) кріпиться на нерухому частину опалубки. Потім приєднується корпус КВТ-1 (КВТ-2) разом з нижньою частиною KBS-2 і вставляється у вже зафіксовану кришку KBV.
Комплектується інша коробка, вставляється трубка розпору 8020 і стрижні розпорів КВР-8.
Складену таким чином задню частину комплекту з'єднати з вже закріпленою коробкою і кришкою.
Мінімальна висота комплекту при використанні корпусу:
- КВТ-2 L2 = 140 мм
- КВТ-1 L1 = 185 мм
Довжина стрижнів розпорів при використанні корпусу:
- КВТ-2 А = L2 -10 мм
- КВТ-1 A=L1 -10 мм
Довжина трубки розпору 8020 при використанні корпусу:
- КВТ-2 В = L2 - 112 мм
- КВТ-1 В = L1 - 152 мм

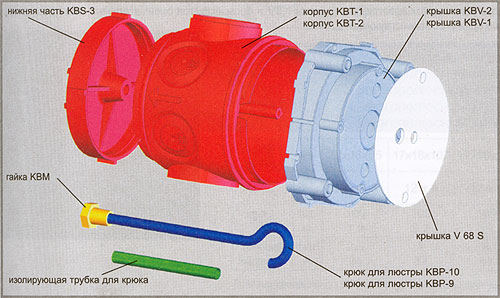

Мал. 3. Приклад монтажу крюка для люстри в коробку
Кришка KBV-1 (KBV-2) кріпиться на нерухому горизонтальну частину опалубки. Потім приєднується корпус КВТ-1 (КВТ-2) і разом з нижньою частиною KBS-3 вставляється у вже зафіксовану кришку. Перед заливкою комплекту бетонною сумішшю в нижню частину KBS-3 вкласти гайку КВМ.

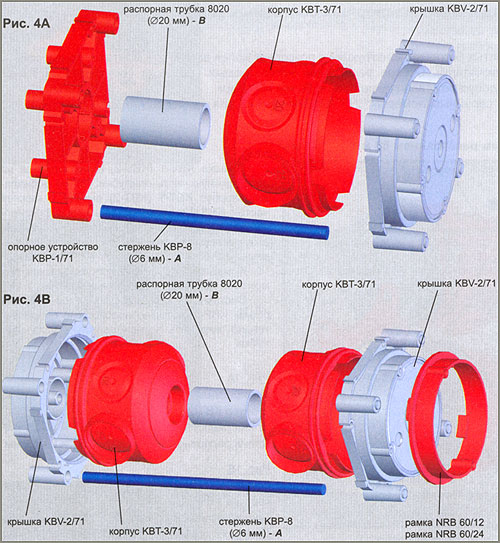

Мал. 4. Приклад збірки коробок з міжосьовою відстанню 71 мм
Кришка KBV-2/71 прикріпляється до нерухомої частини опалубки. Корпус КВТ-3/71 встановлюється у вже зафіксовану кришку KBV-2/71.
Необхідно повністю скласти іншу коробку (див. мал. 4В), вставити трубку розпору 8020 і чотири стрижні розпорів КВР-8. Складену таким чином задню частину комплекту треба насунути на вже прикріплену коробку з кришкою.
Надставна рама NBR використовується для регулювання висоти коробок при додатковому нанесенні штукатурки. Систему можна складати з боку підпори КВР-1/71, яка прикріпляється до нерухомої деталі опалубки.
Мал. 4А
- Мінімальна висота комплекту при використанні корпусу КВТ-3/71 (L): L = 80 мм
- Довжина стрижня розпору: А = L - 20 мм
- Довжина трубки розпору 8020: У = L - 65 мм
Мал. 4В
- Мінімальна висота комплекту при використанні корпусу КВТ-1 (L): L = 125 мм
- Довжина стрижня розпору: А = L -10 мм
- Довжина трубки розпору 8020: B = L -110 мм

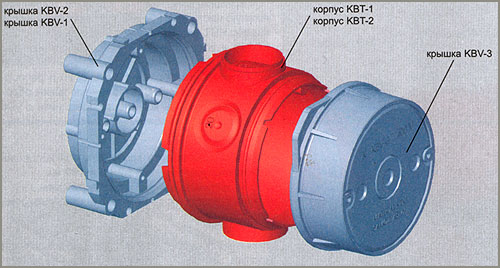

Мал. 5. Приклад установки кришки KBV-3
Кришка KBV-3 встановлюється у тому випадку, коли необхідно встановити електричні прилади з обох боків перегородки напроти один одного. Кришка KBV-3 призначена для збірки з коробкою КВТ-1 або КВТ-2 і кришкою KBV-1 або KBV-2.
Висота комплекту при використанні корпусу (товщина стіни):
- КВТ-1 L1 = 100 мм
- КВТ-2 L2 = 80 мм
Для всіх варіантів зібраних коробок:
Перш ніж залити бетонну суміш, рекомендуємо за допомогою стягнутих стрічок підв'язати систему до арматури і ущільнити проходи навколо трубок шпаклівкою.
Після застигання бетонної суміші і демонтажу опалубки виламується дно кришок KBV і проводиться остаточний електромонтаж усередині коробок КВТ або ж проводиться установка крюка відповідної довжини.
